안녕하세요!

좋은 영향력으로 좋은 사회를 만들고 싶은 욱이입니다.



오늘 포스팅은 네트워크가 불안정하거나 끊기더라도 혹은 유선 네트워크가 없는 곳에서 라이브송출을 할수 있는 솔루션을 준비했습니다.
바로 네트워크 다중화인데요.



네트워크 다중화는 중요한 행사, 큰 행사 등에 네트워크를 다중화하여 불안정한 네트워크 환경에서도 방송사고를 막기위해 있는 시스템입니다. 또한 유선이 들어오지 않는 곳에서 스트리밍을 할 수 있다는 장점이 있습니다!



그럼 어떤 장비를 사용하여 어떤 원리로 구성하는지 설명드리도록 하겠습니다.



먼저 장비부터 살펴볼까요?





해당 제품은 “마인미디어사의 M4 Mini”라는 제품입니다.

인풋으로 유선 1채널, 무선 LTE 4채널을 넣을 수 있고 2개의 유선랜을 아웃풋으로 연결 해줄 수 있습니다.

추가적으로 내장 배터리가 있어 전원이 끊기는 상황 혹은 야외에서도 스트리밍이 가능한 제품입니다.



이 제품을 사용하여 구성을 한 네트워크의 속도를 측정해보겠습니다.



첫번째로 무선 LTE 3채널로 구성한 뒤 네트워크 속도를 측정해봤습니다.

사진은 맥북 프로 M1 에서 스피드테스트 어플리케이션을 사용하여 측정한 화면과 마인미디어 m4 의 화면 두가지를 비교하여 보여드리겠습니다.



업로드는 평균적으로 60~70Mb/s

다운로드는 평균적으로 70~80Mb/s



평균적으로 다운로드 속도가 조금더 나오는 것으로 확인됩니다.

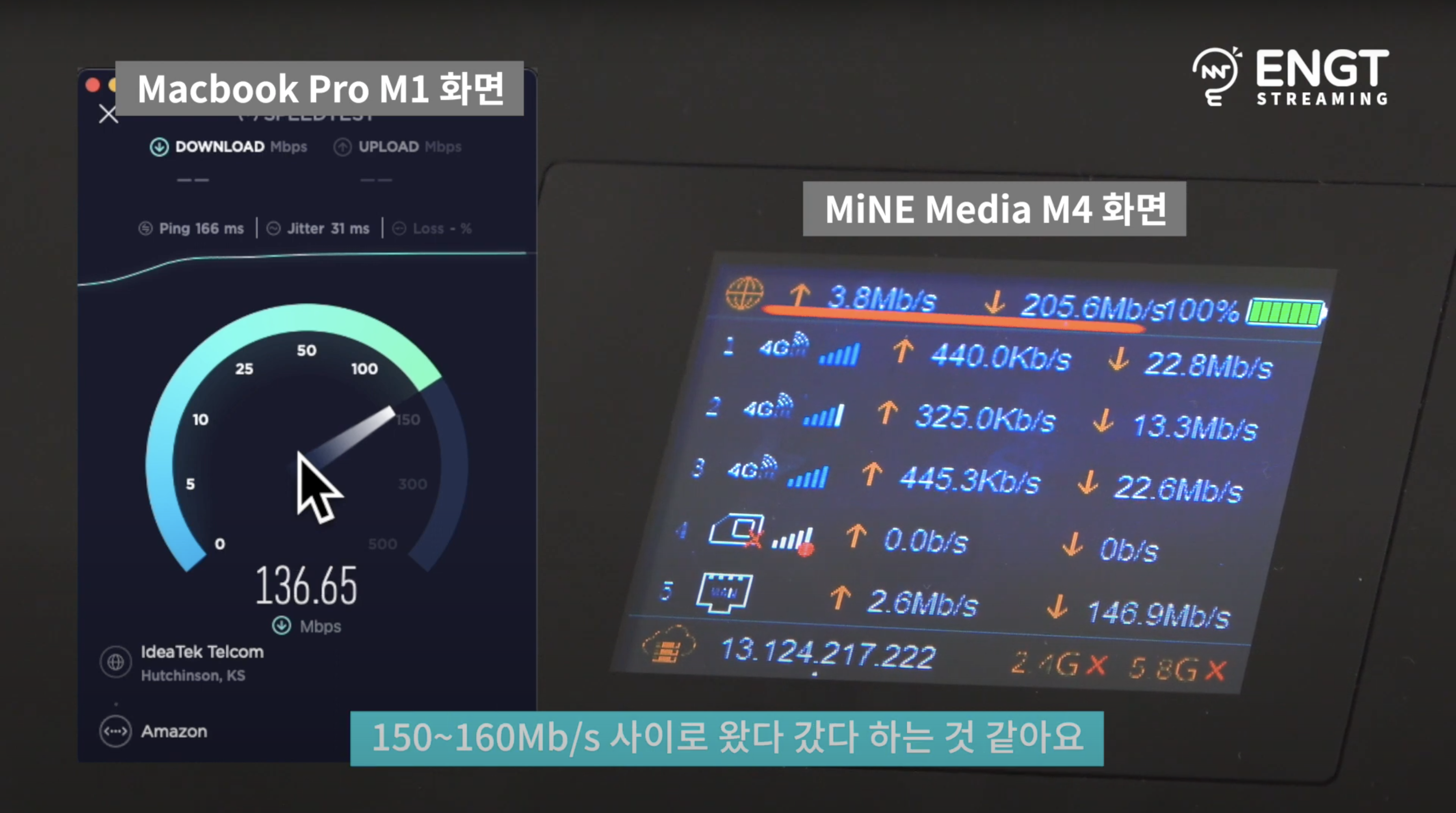

이번에는 두번째로 유선 1채널과 무선3채널 전부 연결후 속도를 측정해보겠습니다.



업로드는 평균적으로 80~100Mb/s

다운로드는 평균적으로 150~160Mb/s



확실히 유선 인터넷 속도가 조금 더 나오는 걸 확인할 수 있습니다.





지금부터는 일부러 네트워크가 끊기는 상황을 연출하여

네트워크 다중화 시스템이 제대로 작동하는지 실험 해보도록 하겠습니다.

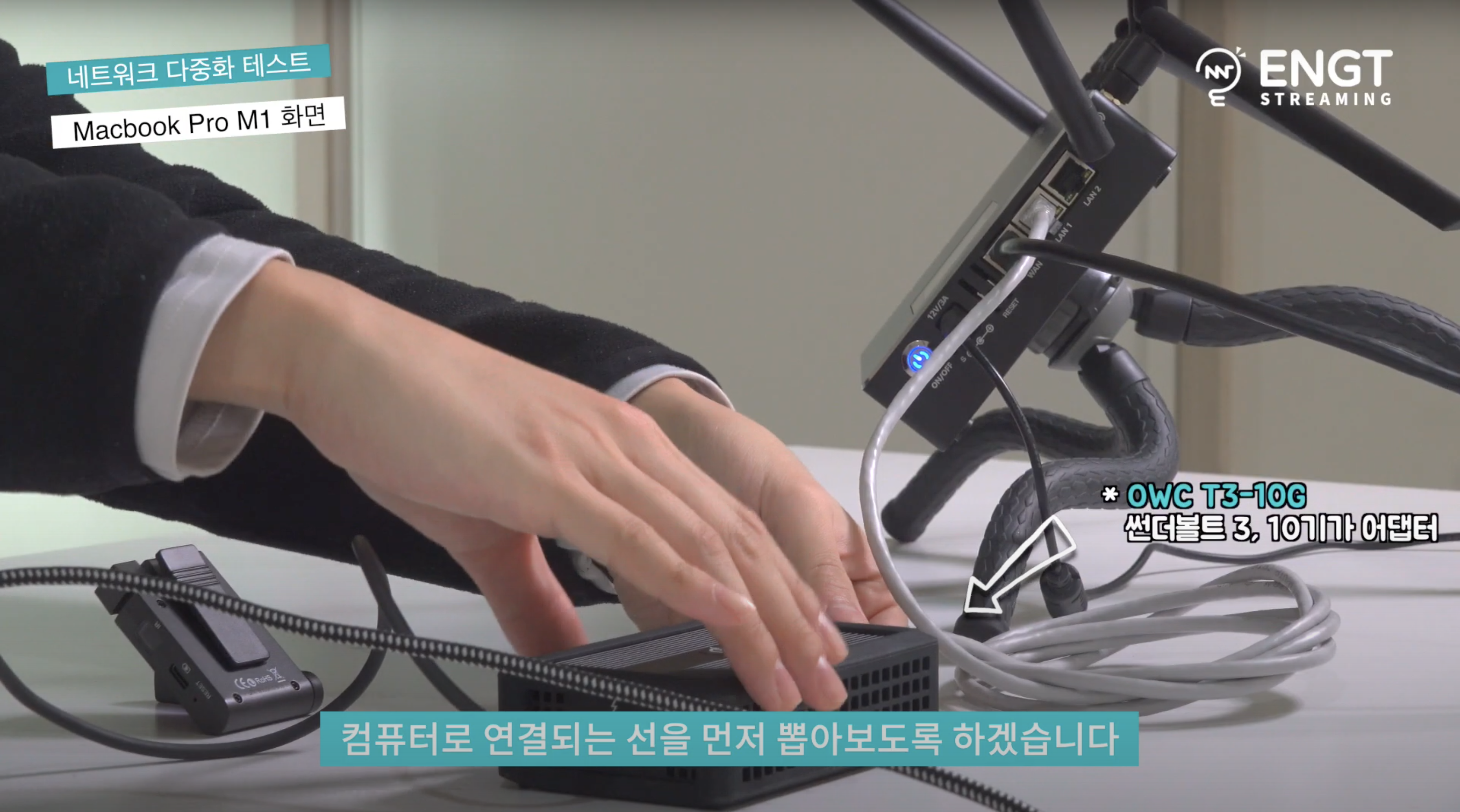

컴퓨터로 연결되고 있는 네트워크선 자체를 끊어 마인미디어 M4에서 네트워크를 받고 있는지와 네트워크가 끊기면 어떻게 표시되는지 확인해보겠습니다.



뽑는 순간 OBS(라이브스트리밍 소프트웨어)에서 손실된 프레임의 수치가 늘어나는 걸 확인할 수 있습니다.

(네트워크가 불안정하여 업로드가 제대로 되지않아 송출되는 영상의 프레임이 손실되는 현상)



다시 원래대로 연결을 해둔 뒤 이번에는 마인미디어 M4에 연결된 네트워크들을 끊어보도록하겠습니다.

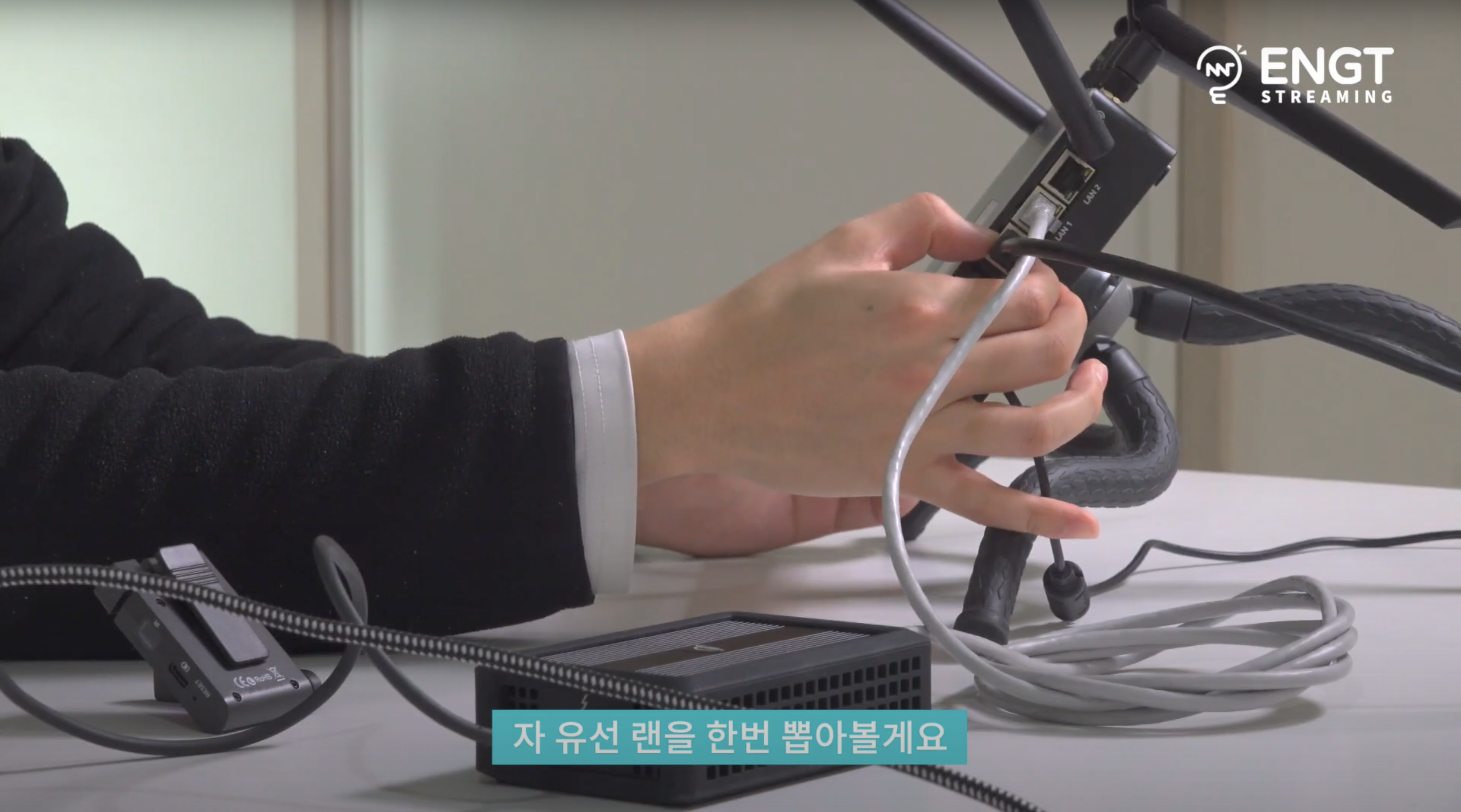

마인미디어 M4 에서 맥북프로 M1 으로 연결된 네트워크선은 유지하고, 마인미디어 M4에 연결된 유선 랜을 뽑아 봤습니다.

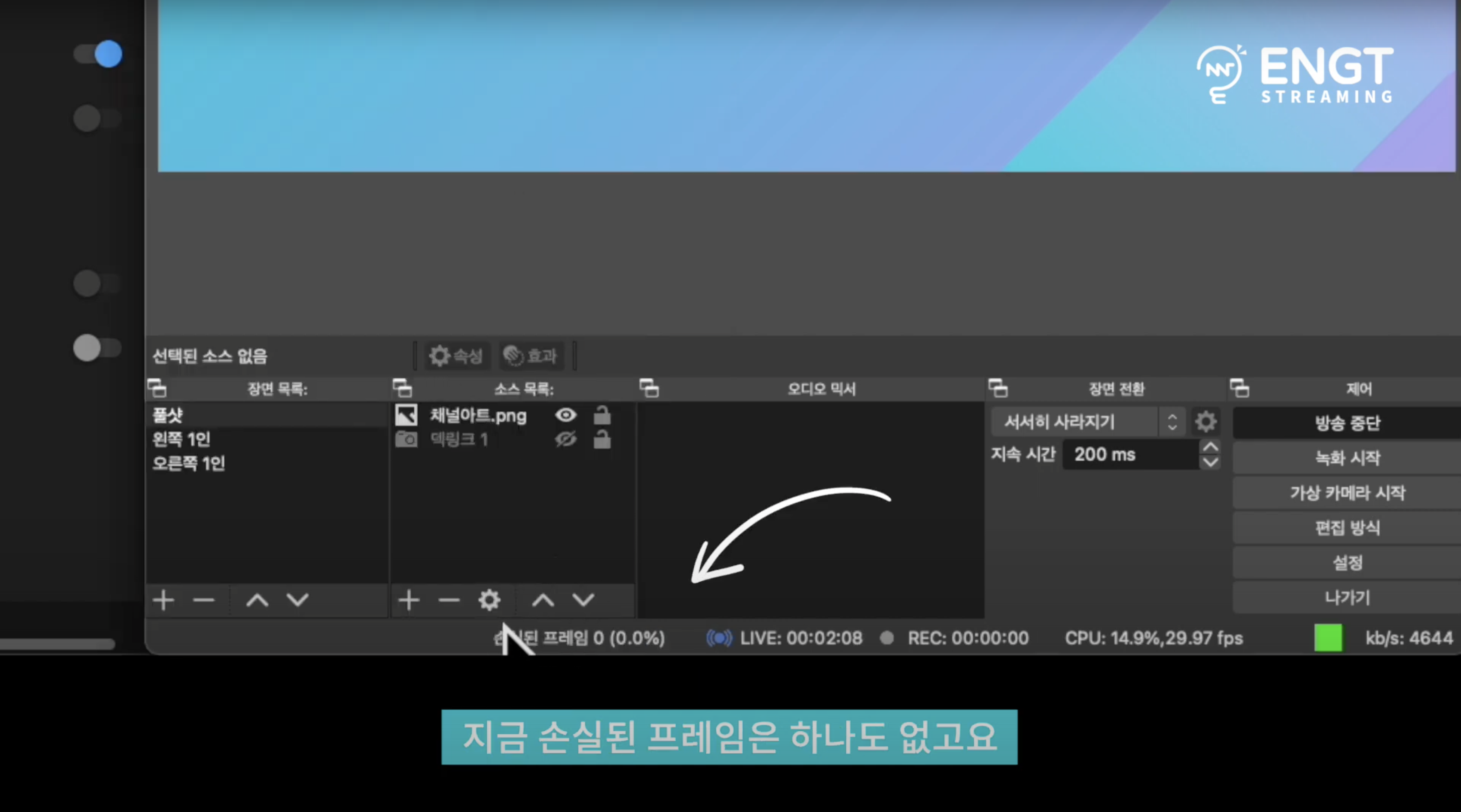

분명 네트워크 선을 뽑았음에도 (네트워크가 끊기는 상황) OBS 내에서 손실된 프레임의 수치는 올라가지 않습니다.



유선/무선LTE3사 전부 하나씩 끊어봤음에도 이상없음을 확인했습니다.







네트워크 다중화의 원리는 다음과 같습니다.

네트워크로 받아야하는 정보를 n개의 신호로 나눠서 서버로 받은 후 서버에서 정보를 다시 합쳐서 컴퓨터로 전송해주는 방식입니다.

그래서 하나의 네트워크가 문제가 생겨도 다른 네트워크에서 백업을 해줘서 안전하게 데이터를 전송해줄 수 있는겁니다.



얼마전에 KT에서 네트워크 전체가 몇시간 동안 먹통이 된적이 있었는데 그 때 앙트는 네트워크 다중화로 인해 리허설에 전혀 지장없이 송출 했습니다.



오늘은 제한된 네트워크 환경에서 안정적으로 라이브 송출이 가능하게 해주는 네트워크 다중화에 대해 소개 해드렸습니다.

네트워크 다중화와 M4 사용법 및 서버 구성에 대해 궁금한 점이 있으시면 댓글달아 주세요.
